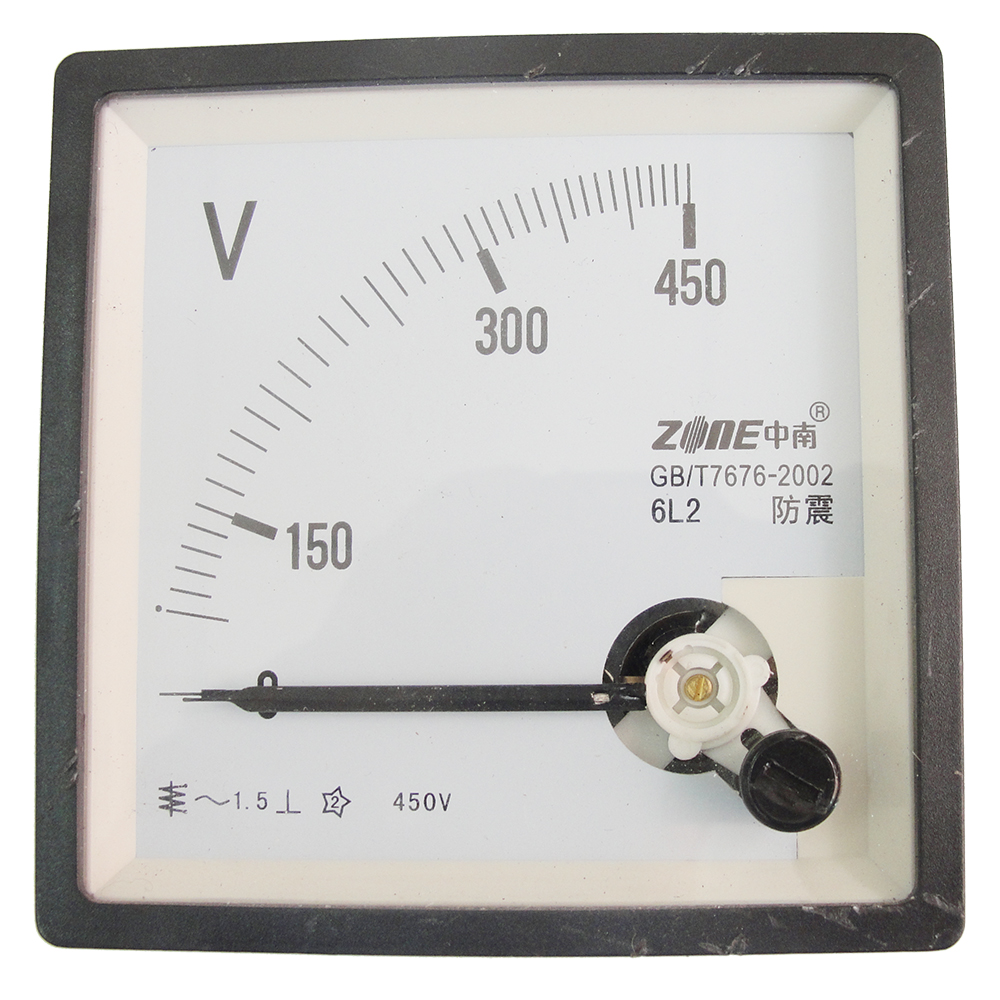

6L2 6C2指针式仪表
分享到:
概述
本系列仪表适用于各种电量控制设备及科研部门测试计量仪器,电站、电网等电力系统配电盘上测量电量之用,能在湿热环境下正常工作。本仪表性能指标符合GB/T7676.1~9标准的要求。
选型指南
产品名称 |
输入方式 |
序号 |
类型 |
6 |
L:交流 C:直流 |
2 |
A:电流表 V:电压表 W:有功功率表 VAR:无功功率表 Hz:频率表 COS:功率因数表 |
输入方式 |
类型 |
直流 |
电流表、电压表 |
交流 |
电流表、电压表、有功功率表、无功功率表、频率表、功率因数表 |
主要功能特点
■显示被测量的变化趋势,读数方便
■采用螺栓紧固式安装方式
主要技术参数
项目 |
技术参数 |
国家标准 |
GB/T 7676.1~9 |
准确度等级 |
1.5级、2.5级 |
耐压测试 |
频率50Hz、电压2000V、持续时间1min |
环境条件 |
温度:-20~+40℃,相对湿度≤85%(25℃);阻尼响应时间≤4s |
耐机械力性能 |
能承受加速度为30m/s2及冲击频率每分钟80~120次2小时的运输震动 |
工作位置 |
垂直使用 |
外形及安装尺寸 |
外形尺寸:80mm×80mm 开孔尺寸:76mm×76mm |
6L2/6C2-A、V接线图

6L2-Hz接线图

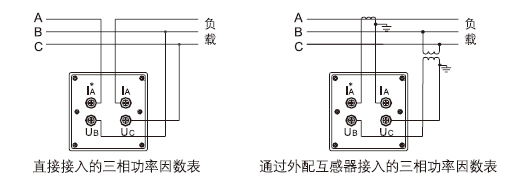

6L2-COSφ接线图

注:带*标记的端子为电流进线端
6L2-W、VAR接线图

注:带*标记的端子为电流进线端
